Вода для целого поселка и гостиницы — пять колонн обезжелезивания в параллель
Задача и решение

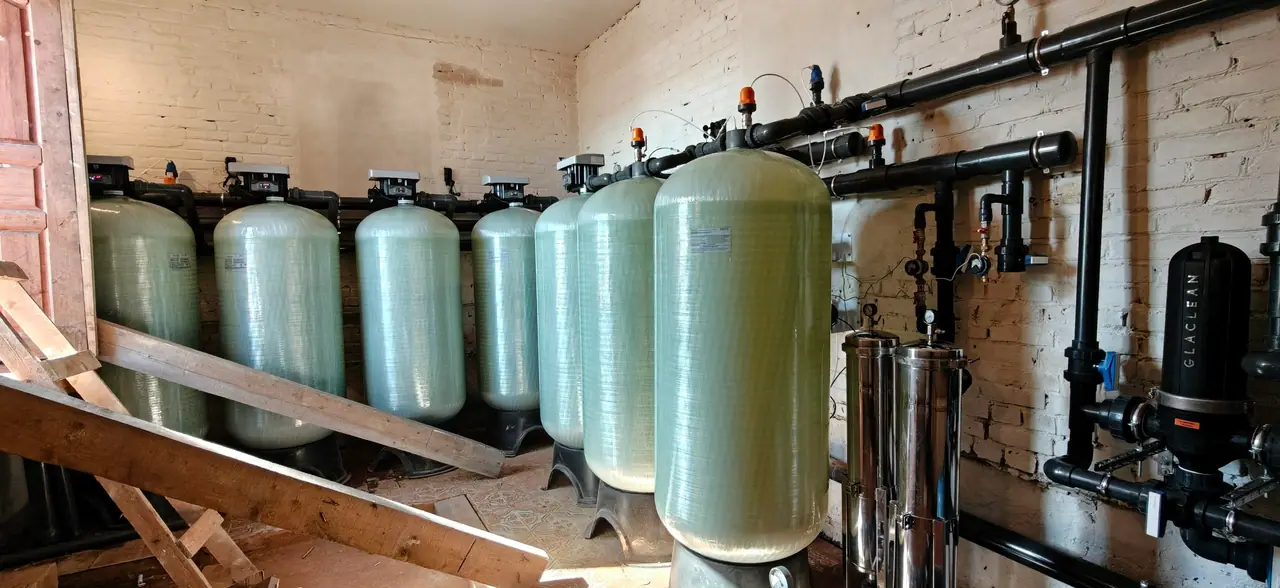

Строящемуся поселку и гостиничному комплексу в Павловском Посаде нужна была общая система водоснабжения из подземного водозабора. Она должна справляться с большим количеством железа даже в часы пикового разбора. Мы спроектировали и смонтировали промышленный комплекс: аэрация, каталитическое обезжелезивание и две ступени фильтрации. Монтаж — март 2026 года.
- Дисковые фильтры RM6020 3" — 2 шт.
- Аэрационные колонны 3072 — 2 шт.
- Компрессоры Durr — 4 шт.
- Фильтрующие колонны 3072 — 5 шт.
- Блоки управления Runxin N77B1 — 5 шт.
- Загрузка NonFe — каталитическая, удаляет железо и марганец
- Мешочные фильтры, нержавеющая сталь, 30 м³/ч — 2 шт.
- Трубы и фитинги ПВХ 110 и 63 мм.
Строящемуся поселку и гостиничному комплексу в Павловском Посаде нужна была общая система водоснабжения из подземного водозабора. Она должна справляться с большим количеством железа даже в часы пикового разбора. Мы спроектировали и смонтировали промышленный комплекс: аэрация, каталитическое обезжелезивание и две ступени фильтрации. Монтаж — март 2026 года.
Было
- Источник — подземный водозабор.
- Потребители — поселок и гостиница: воду берут многие одновременно.
- Задача: удалять железо при пиковых нагрузках, сделать надёжные соединения и обеспечить стабильный проток.
Почему именно такое решение
Железо в подземной воде растворено, поэтому простой фильтр его не поймает. Сначала воду насыщают кислородом в аэрационных колоннах: железо переходит в трёхвалентную форму и выпадает в виде частиц. Затем его удерживает каталитическая засыпка NonFe, которая также убирает марганец.
Для поселка важна производительность. Поэтому колонн пять, и они работают параллельно: поток делится между ними. Впереди стоят два дисковых фильтра, тоже параллельно: они задерживают песок и окалину, защищают автоматику, и вода идёт, даже когда один фильтр на сервисе.
Что сделали
- Грубая очистка. Два дисковых фильтра RM6020 (3", 130 мкм) на входе.
- Аэрация. Две колонны 3072 и четыре безмасляных малошумных компрессора Durr.

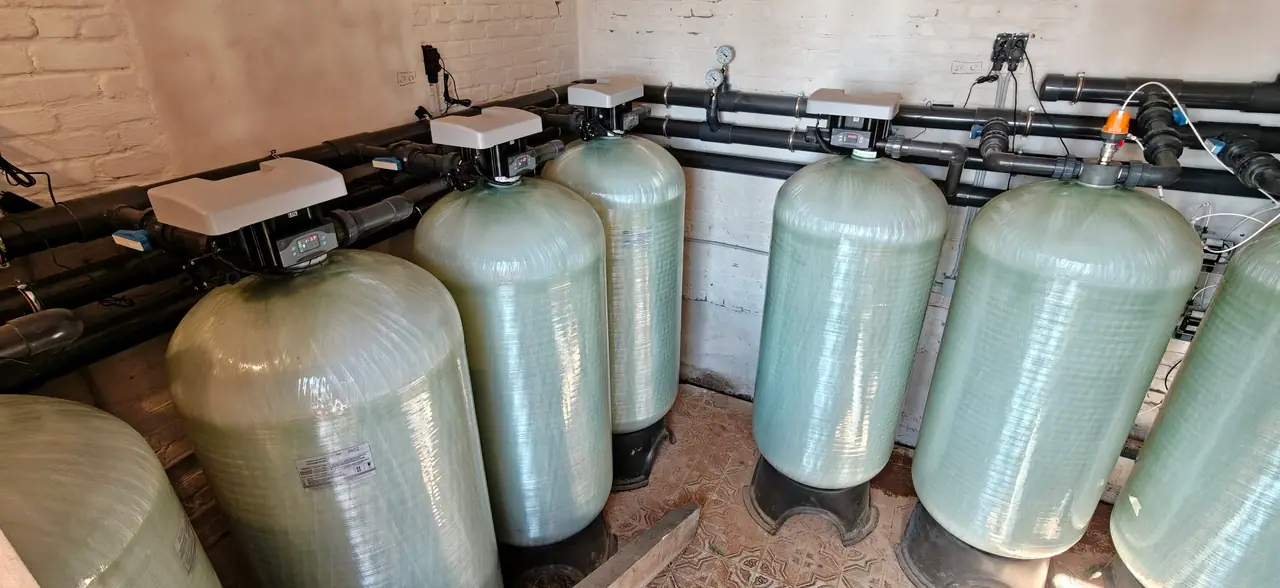

- Обезжелезивание. Пять колонн 3072 в параллель, засыпка NonFe, клапаны Runxin N77B1 управляют промывкой.
- Финишная очистка. Два мешочных фильтра из нержавеющей стали (50 мкм, по 30 м³/ч каждый) задерживают остатки окисленного железа.
- Обвязка. Жёсткая клеевая труба ПВХ: магистраль 110 мм, подводы к колоннам 63 мм. Она не корродирует и даёт малое гидравлическое сопротивление.
Совет мастера
На объектах с большим числом потребителей закладывайте параллельные линии, особенно на входе. Так вода продолжает идти во время обслуживания, а нагрузка делится между узлами.
Почему именно так
Железо в подземной воде растворено, поэтому простой фильтр его не поймает. Сначала воду насыщают кислородом в аэрационных колоннах: железо переходит в трёхвалентную форму и выпадает в виде частиц. Затем его удерживает каталитическая засыпка NonFe, которая также убирает марганец.
- Песок и окалинаДва дисковых фильтра RM6020
- Растворённое железоАэрация и засыпка NonFe
- МарганецКаталитическая засыпка NonFe
- Пиковый разборПять колонн в параллель
- Остатки окисленного железаМешочные фильтры 50 мкм
Пять работ по порядку
На объектах с большим числом потребителей закладывайте параллельные линии, особенно на входе
Так вода продолжает идти во время обслуживания, а нагрузка делится между узлами.
